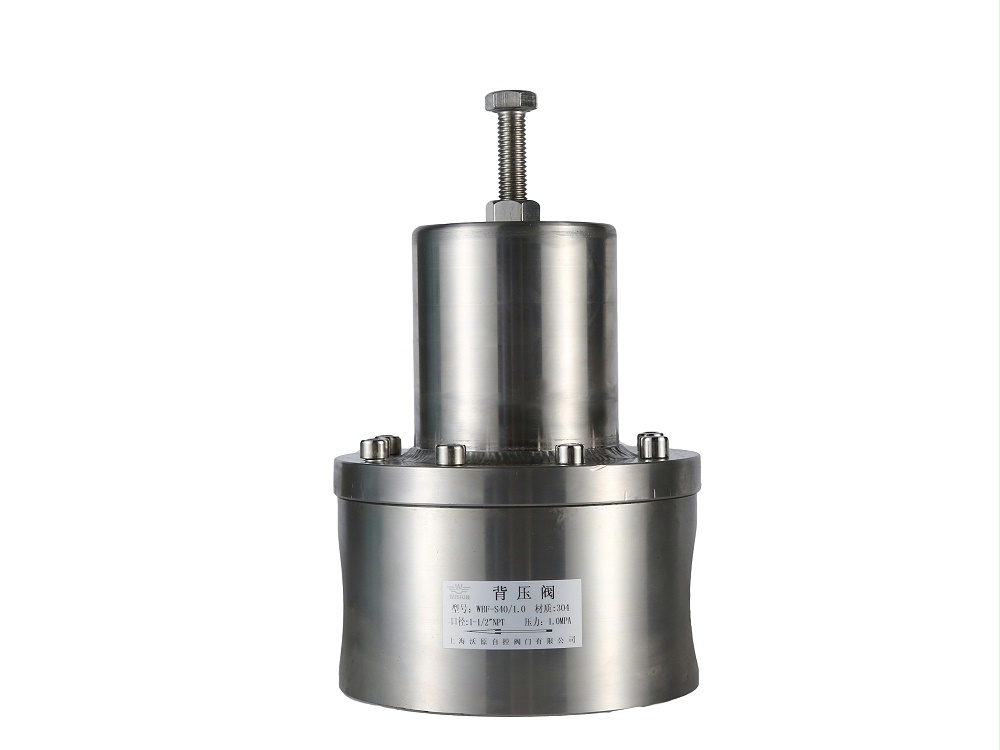

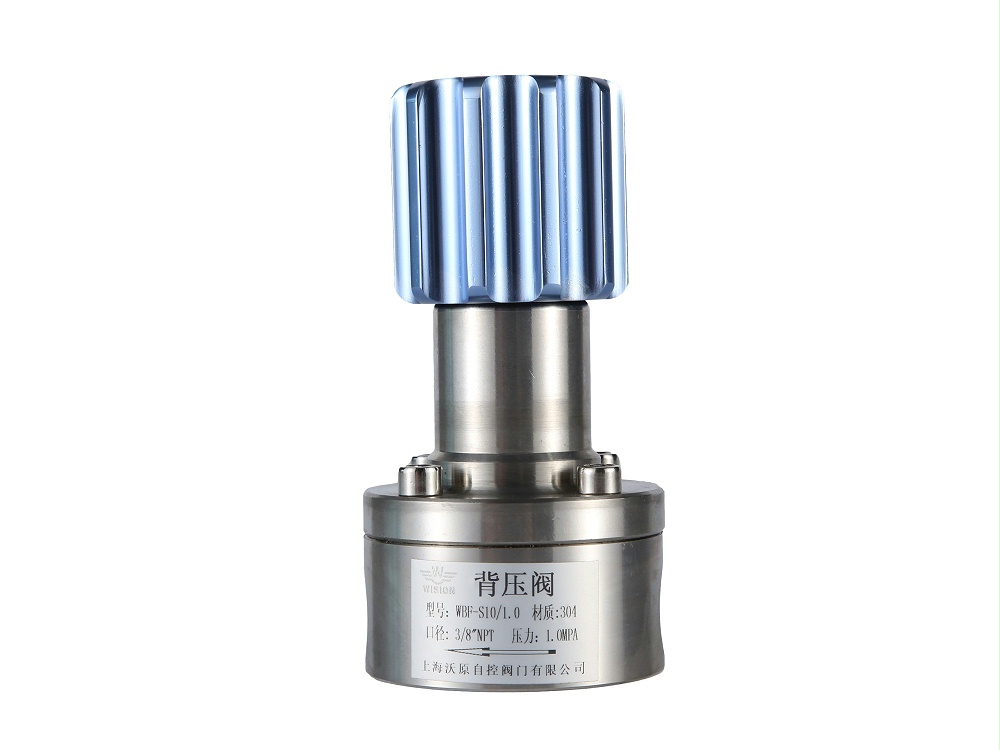

WBF系列背压阀，采用膜片压力传输，用于泵的出口, 稳定压力, 稳定流量，防止液体回流，与阻尼器配合使用，减小流体波动。
如某些泵的流量随压力变化较大，可在泵的出口处设置背压阀，使泵的输出流量稳定，这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力。出口管道上的单向阀用于防止液体回流，背压阀用于保持泵出口有一恒定压力。
● 为背压阀的两端管路提供压力差
● 防止虹吸现象的发生，消除投加点压力波动所引起的投加量变化
● 和脉动阻尼器配合使用减小水锤对系统的危害
● 保护管路、弯头、接头，减小压力波动的冲击
● 与其他管路元件如脉动阻尼器配合使用才能发挥最大效用
| ➣ 调节压力控制范围：0-1bar，0-3bar，0-7bar，0-10bar |
| ➣ 安全测试压力：150% 最大额定压力 |
| ➣ 适用温度：-40℃至＋100℃（大于100℃咨询技术） |
| ➣ 内泄漏率：无气体泄漏 |
| ➣ Cv值：0.6，1.2，2，2.6，3.8，5.1，8，11，13，17，25，36，50，75 |
| ➣ 阀 体：316L, 304, C276, TA2, PVC, PVDF, PTFE, 不锈钢衬氟 |
| ➣ 膜 片: 316L,C276 ,PTFE, NBR, VITON, EPDM, PEEK, 四氟复合膜片 |
| ➣ O型圈：NBR,VITON,EPDM,PTFE,RPTFE |
| ➣ 阀 座: PTFE, PCTFE, PEEK, Vespel, 316L |
| ➣ 弹簧：316L |
| ➣ 阀芯顶杆：316L |
| 订 购 指 南 ORDERING INFORMATION | |||||||
| 系列型号 | 母体材质 | 母体孔位 | 公称通径 | 连接方式RC/NPT | 调节压力 | 膜片 | 压力表 |
|

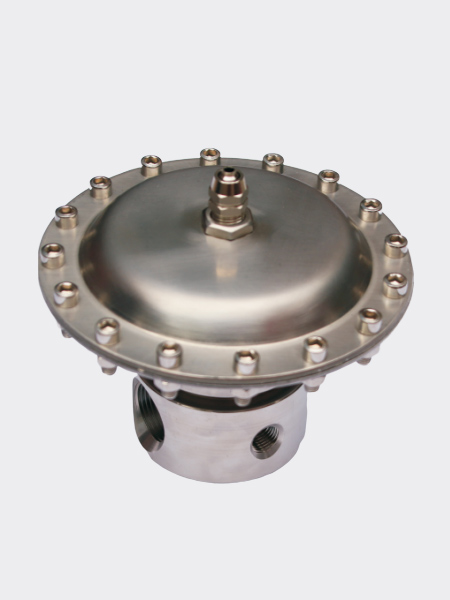

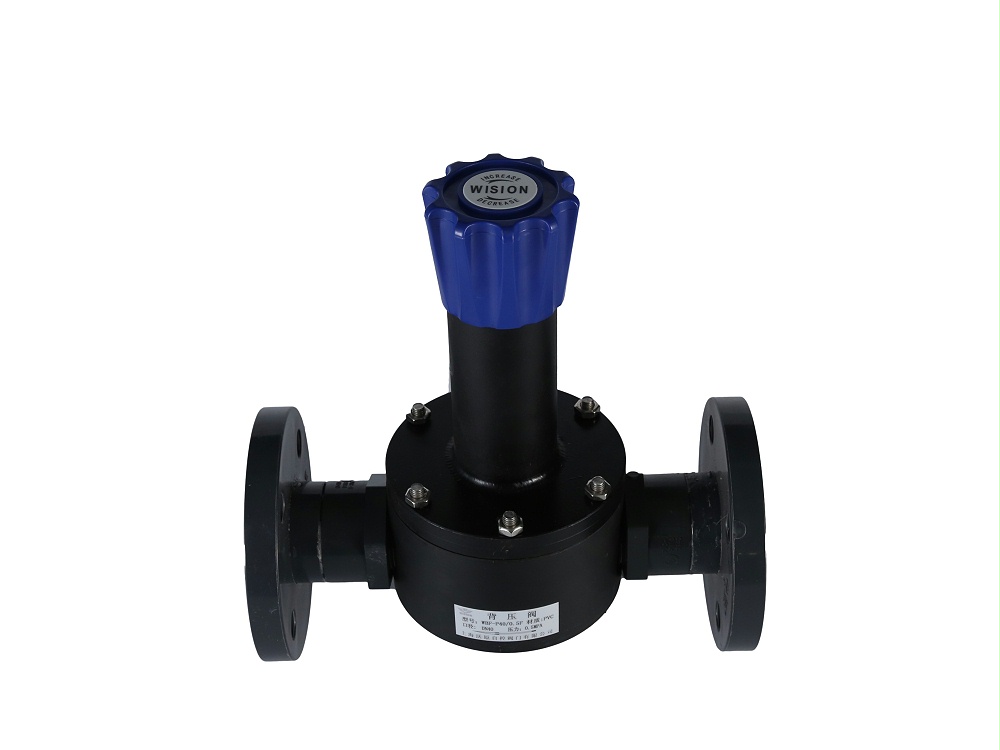

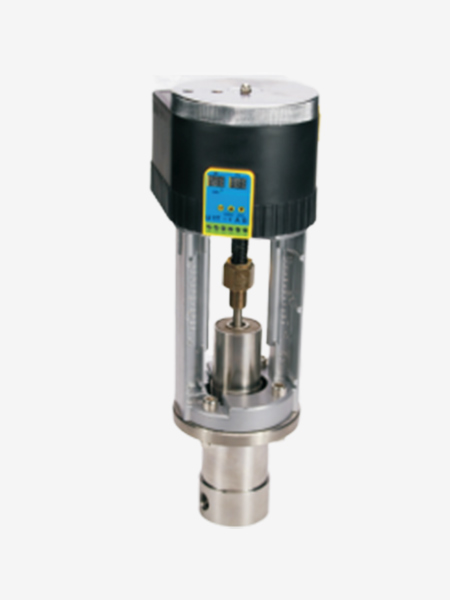

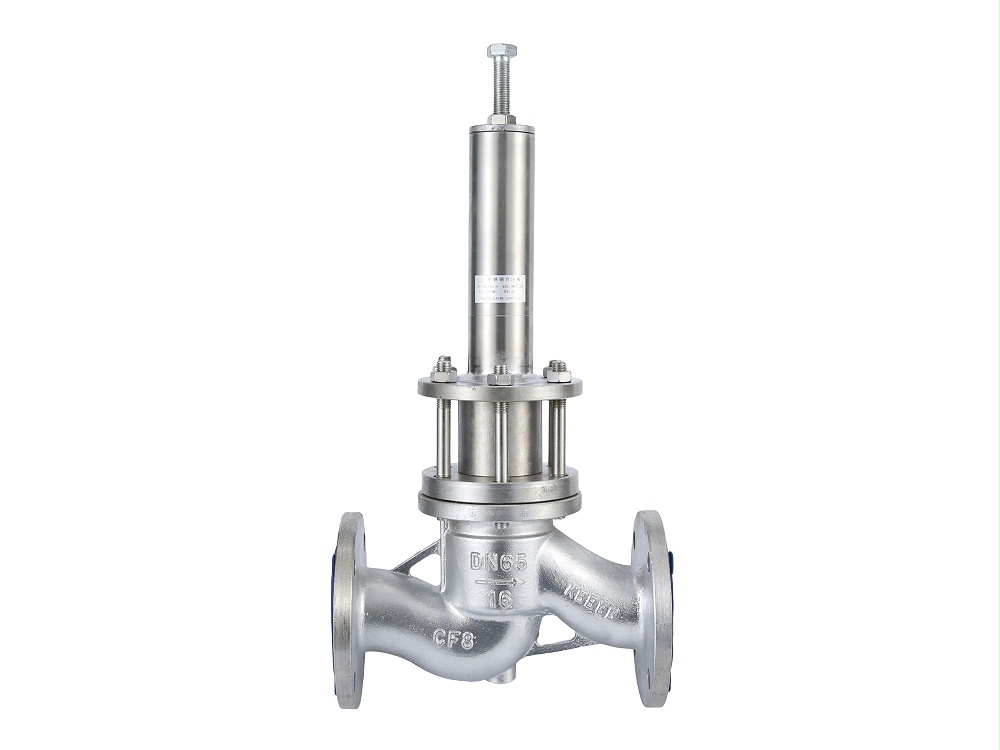

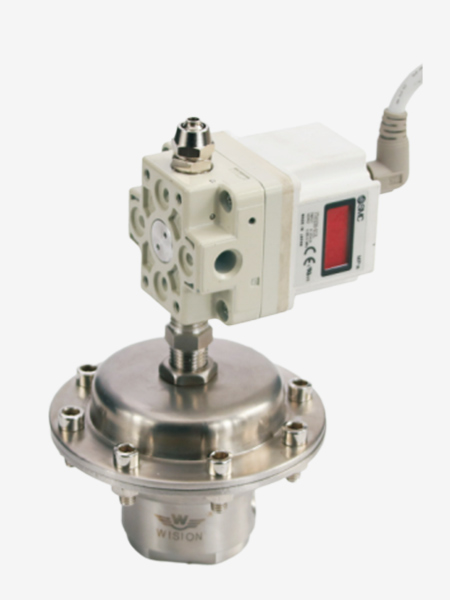

WBF背压阀 HTWBF高温背压阀 AWBF气控背压阀 XWBF先导背压阀 LWBF液体背压阀 EWBF电动背压阀 EAWBF电气比例背压阀 |
L:316L S:304 C:C276 T:TA2 P:PVC PD:PVDF PF:PTFE CF:衬氟 |
A B |
6 32 8 40 10 50 15 65 20 80 25 100 |
1/8" 1.25" 1/4" 1.5" 3/8" 2" 1/2" 2.5" 3/4" 3" 1" 4" 法兰连接可订制,代号：F |
I:0-1bar H:0-3bar G:0-7bar Q:0-10bar |
1、316L 2、C276 3、PTFE 4、NBR 5、VITON 6、EPDM 7、PEEK 8、四氟复合膜片 |

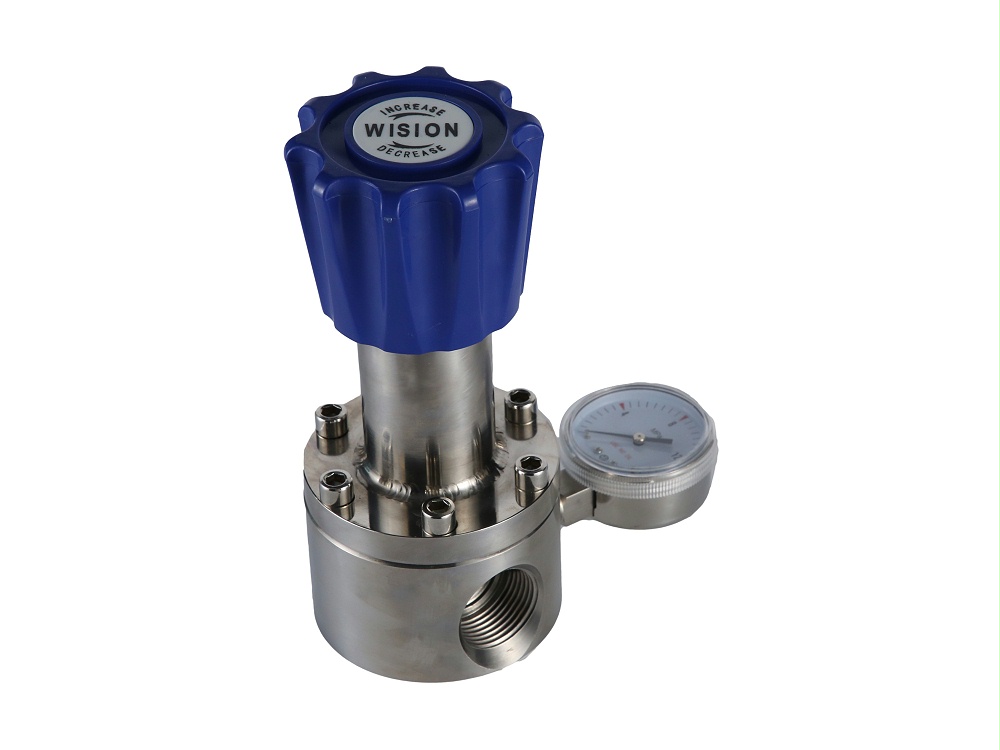

G:附压力表 （MPa) P:附压力表 （psig/bar) W:无压力表 |
