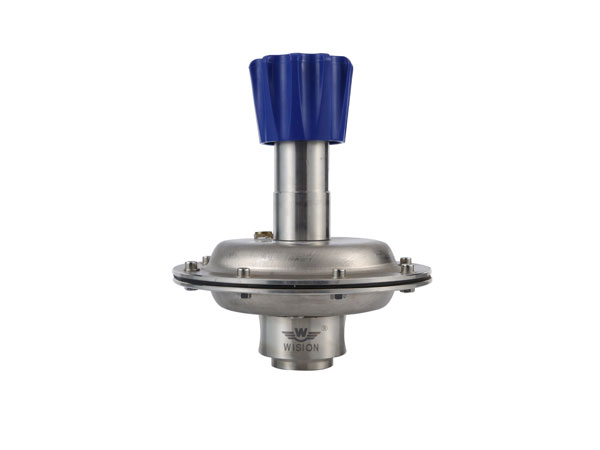

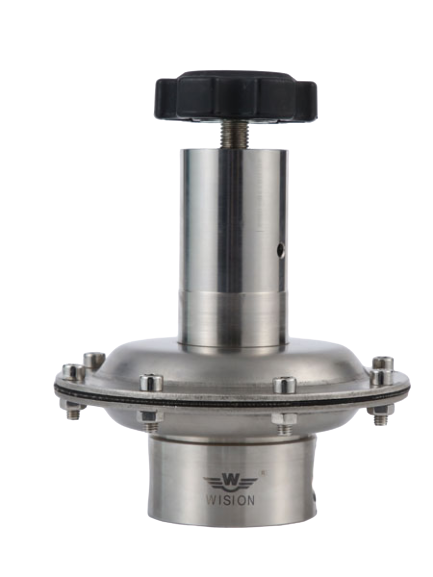

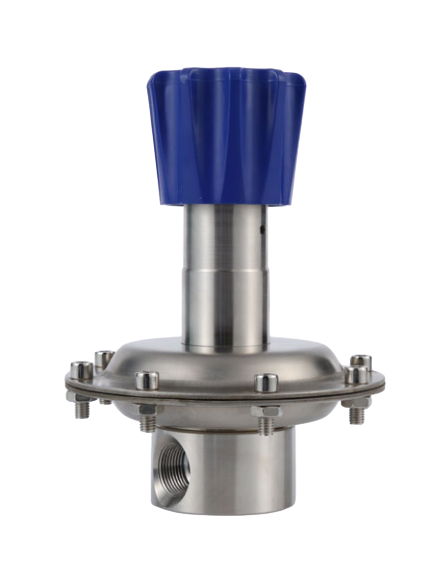

HTRW14系列高温微压减压器，单级式膜片减压结构，橡胶膜片压力传输，专门为微压高温使用要求设计，输出压力稳定，适用于高温气体、和高温液体等；可采用面板安装，不锈钢微压减压器适用于实验室，石油化工，测试设备，半导体、环保设备等。
HTRW14系列高温微压减压器，单级式膜片减压结构，橡胶膜片压力传输，专门为微压高温使用要求设计，输出压力稳定，适用于高温气体、和高温液体等；可采用面板安装，不锈钢微压减压器适用于实验室，石油化工，测试设备，半导体、环保设备等。
●单级式减压结构。
● 母体与膜片采用软密封形式
● 压力表接口1/4’’NPT（F）
●内设过滤网。
● 可采用面板式或墙式安装
| ➣ 最大输入压力: 50，100 psig | |
| ➣ 输出压力: 0～10，0～25，0～50， 0～100KPa | |
| ➣ 安全测试压力：1.5倍的最大输入压力 | |
| ➣ 适用温度： 100℃至＋260℃（大于260℃咨询技术） | |
| ➣ 泄漏率: 2×10-8 atm cc/sec He | |
| ➣ Cv值：0.06，0.08，0.4，0.6，1.2，3.2，4.8，6.6 | |
| ➣ 母 体:316L，304，C276, TA2，PVDF，PTFE，不锈钢衬氟 |
| ➣ 上盖：304 |
| ➣ 膜片：VITON，PTFE，EPDM, PEEK |
| ➣ 过滤网：316L (10μm) |
| ➣ 阀座：PTFE ,PEEK，Vespel, 316L |
| ➣ 弹簧：316L |
| ➣ 阀芯顶杆：316L |
| 订购指南 ORDERING INFORMATION | ||||||||
| 系列型号 | 母体材质 | 母体孔位 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
| L | B | D | G | G | O2 | O2 | P | |
| HTRW14高温减压器 |
L:316L S:304 C:C276 T:TA2 PD:PVDF PF:PTFE CF:衬氟 |
A B D G J M |
F:50psig E:100psig G:200psig |
F:200KPA G:100KPA H:50KPA K:25KPA L:10KPA 超微压HLRW14: M:5KPA N:2KPA P:0.6KPA |
G:附压力表 （KPa) W:无压力表 |
00: 1/4" NPT(F) 02: 3/8" NPT(F) 04: 1/2" NPT(F) 06: 3/4" NPT(F) 08：1"NPT(F) 10：1-1/4"NPT(F) 12：1-1/2"NPT(F) 14：2"NPT(F) 其他形式接头可供选择 |
00: 1/4" NPT(F) 02: 3/8" NPT(F) 04: 1/2" NPT(F) 06: 3/4" NPT(F) 08：1"NPT(F) 10：1-1/4"NPT(F) 12：1-1/2"NPT(F) 14：2"NPT(F) 其他形式接头可供选择 |
P:面板式安装 R:安全阀 ZR:自泄压 SR:自泄压带回收口 |
