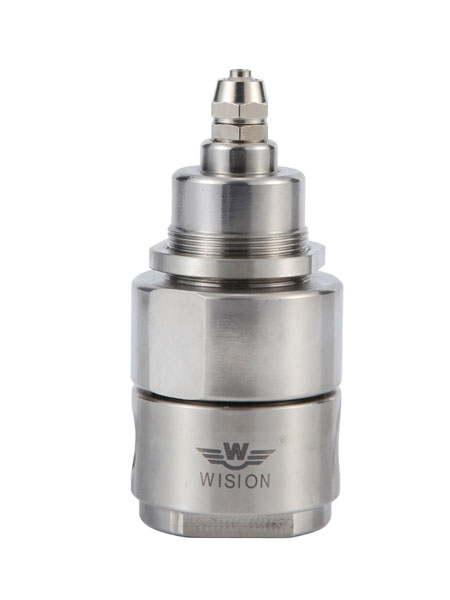

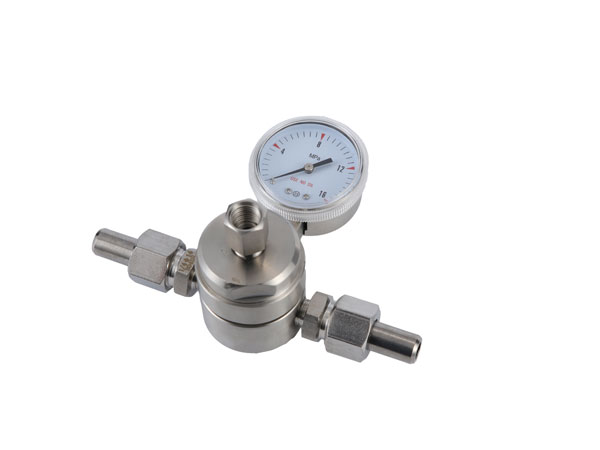

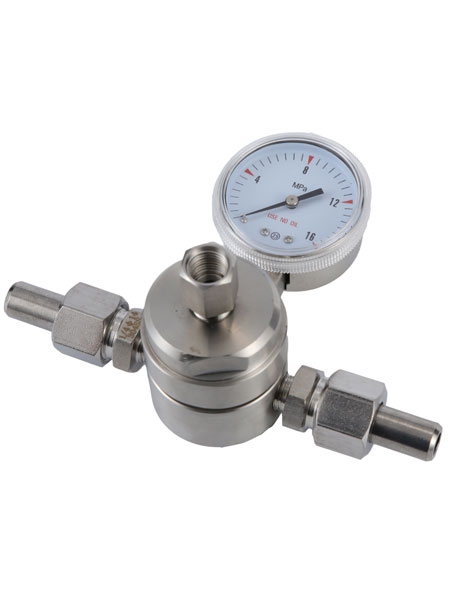

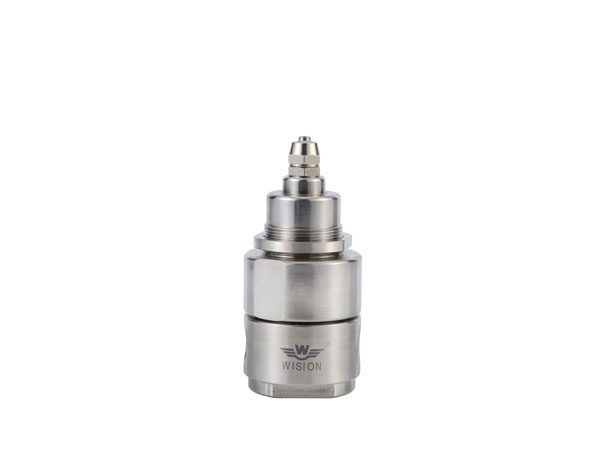

ARW41中高压系列气控减压器，采用活塞式减压结构，输出压力稳定，主要用于高输入压力要求，最大压力达6000 psig，适用于纯净气体、标准气体、腐蚀性气体和液体等，可采用面板安装，不锈钢减压器适用于实验室、石油化学工业、气体分析测试、流体控制，测试设备等。
气控减压器是根据控制压缩空气压力来调整阀后压力的大小，控制阀后流体压力。压力在调节范围内可任意调节，连续控制，实现阀后压力的连续、无级调节，可以远程控制、气动控制等多种控制方式，阀后压力受空气压力控制，可以相等，也可以按一定比例变化，气控比率1：1到1:100。气控减压器适用于流体压力需要远程控制、精确控制的使用场合。
● 活塞式减压结构。
● 母体螺纹：1/4" NPT（F），3/8 NPT（F）。
● 内设过滤网。
● 可采用面板式或墙式安装。
● 可以远程控制，气动控制等多种控制方式。
● 压缩空气压力0-7bar。
● 动作灵敏，精度高。
| ➣ 最大输入压力：3000, 6000psig |
| ➣ 输出压力： 0~250， 0~500， 0~1500，0~3000 psig |
| ➣ 安全测试压力：1.5 倍的最大输入压力 |
| ➣ 适用温度： -40℃至＋100℃（大于100℃可定制） |
| ➣ 泄漏率：泡沫测试 |
| ➣ Cv值： 0.06 ,0.08 |
| ➣ 气控比率1：1到1:100 |
| ➣ 线性度：±5%F.S以下 |
| ➣ 灵敏度：±3%F.S以下 |
| ➣ 精度：±5%F.S以下 |
| ➣ 316L, Brass, C276, TA2, 不锈钢衬氟 |
| ➣ 上盖： 304 |
| ➣ 阀 座：PCTFE,PTFE,PEEK,Vespel |
| ➣ 弹簧：316L |
| ➣ 阀芯顶杆：316L |
| ➣ O形圈：Buna-N, Viton, PTFE, PEEK, UPE, 改性四氟乙烯® |
| ➣ 过滤网：316L (10μm) |
| 订购指南ORDERING INFORMATION | ||||||||
| 系列型号 | 母体材质 | 母体孔位 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
|
ARW41气控减压器 |
L | B | B | D | G | 02 | 02 | P |
|
L:316L B:Brass S:SS304 C:C276 T:TA2 CF:衬氟 |
A B D G J M |
B:6000psig D:3000psig |
D:0-3000psig E:0-1500psig F:0-500psig G:0-250psig |
G:附压力表 （Mpa) P:附压力表 （psig/bar) W:无压力表 |
00:1/4"NPT(F) 01:1/4"NPT(M) 02:3/8"NPT(F) 10:1/8"卡套接头 11:1/4"卡套接头 12:3/8"卡套接头 15:6mm卡套接头 16:8mm卡套接头 91:1/4"VCR(F)内螺纹 92:1/4"VCR(M)外螺纹 93:1/4"焊接管 其他形式接头可供选择 |
00:1/4"NPT(F) 01:1/4"NPT(M) 02:3/8"NPT(F) 10:1/8"卡套接头 11:1/4"卡套接头 12:3/8"卡套接头 15:6mm卡套接头 16:8mm卡套接头 91:1/4"VCR(F)内螺纹 92:1/4"VCR(M)外螺纹 93:1/4"焊接管 其他形式接头可供选择 |
P:面板式安装 R:泄压阀 ZR:自泄压 SR:自泄压带回收口 |
|
