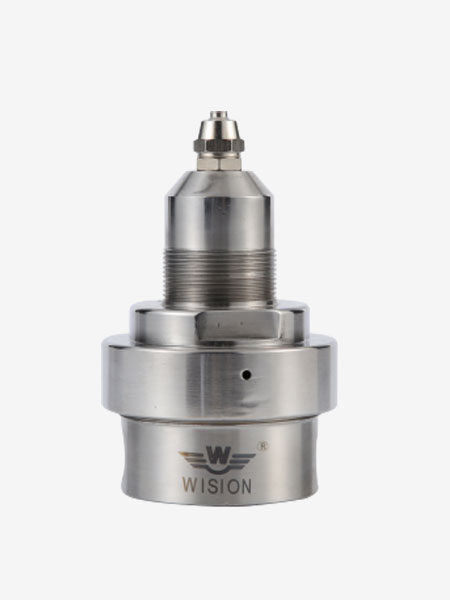

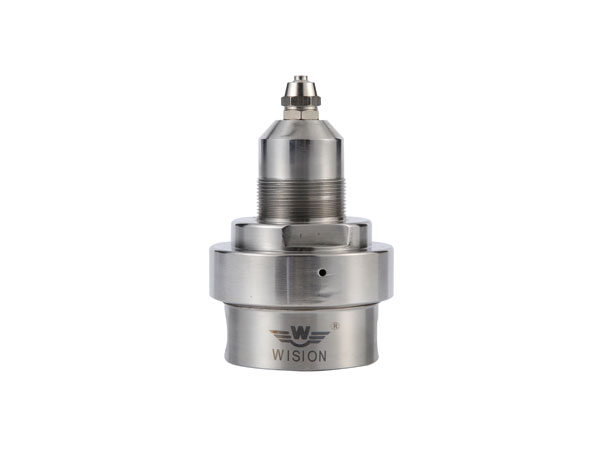

ARW52灵敏系列不锈钢气控减压器，膜片式减压结构，输出压力受进口压力的变化影响小，输出压力更平稳，适用于纯净气体，腐蚀性气体，液体等。可采用面板安装，不锈钢减压器适用于实验室、石油化学工业、测试设备等。
气控减压器是根据控制压缩空气压力来调整阀后压力的大小，控制阀后流体压力。压力在调节范围内可任意调节，连续控制，实现阀后压力的连续、无级调节，可以远程控制、气动控制等多种控制方式，阀后压力受空气压力控制，可以相等，也可以按一定比例变化，气控比率1：1到1:100。气控减压器适用于流体压力需要远程控制、精确控制的使用场合。
● 单级式减压结构。
● 母体与膜片采用硬密封形式。
● 母体螺纹：1/4"NPT(F)。
● 内设过滤网。
● 可采用面板式或墙式安装。
● 可以远程控制，气动控制等多种控制方式。
● 压缩空气压力0-7bar。
● 动作灵敏，精度高。
| ➣ 最大输入压力：500,1500，3000 psig |
| ➣ 输出压力：0~15， 0~25，0~50，0~100，0~250psig |
| ➣ 安全测试压力：1.5倍的最大输入压力 |
| ➣ 适用温度:-40℃至＋100℃（大于100℃咨询技术） |
| ➣ 泄漏率:2×10-8 atm cc/sec He |
| ➣ Cv 值 : 0.06，0.08，0.2，0.6 |
| ➣ 气控比率1：1到1:100 |
| ➣ 线性度：±5%F.S以下 |
| ➣ 灵敏度：±3%F.S以下 |
| ➣ 精度：±5%F.S以下 |
| ➣ 母体:316L ,304，Brass , C276, TA2, 蒙乃尔400, 不锈钢衬氟 |
| ➣ 上盖： 304 |
| ➣ 膜片：316L，C276 |
| ➣ 过滤网：316L(10μm) |
| ➣ 阀座: PCTFE, PTFE, PEEK, Vespel |
| ➣ 弹簧：316L |
| ➣ 阀芯顶杆：316L |
| 订 购 指 南ORDERING INFORMATION | ||||||||
| 系列型号 | 母体材质 | 母体孔位 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
|
ARW52气控减压器 |
L | B | D | F | G | OO | OO | P |
|
L:316L S:C276 B:Brass C:C276 T:TA2 M:Monel CF:衬氟 |
A B D G J M |
D:3000psig E:1500psig F:500psig |
G:0-250psig I:0-100psig K:0-50psig L:0-25psig M:0-15psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig |
G:附压力表 （Mpa) P:附压力表 （psig/bar) W:无压力表 |
00:1/4NPT(F) 01:1/4NPT(M) 23:CGA330 24:CGA350 27:CGA580 28:CGA660 30:CGA590 52:G5/8-RH(F) 63:W21.8-14RH(F) 64:W21.8-14LH(F) 其他接头可供选择 |
00:1/4NPT(F) 01:1/4NPT(M) 10:1/8卡套接头 11:1/4卡套接头 12:3/8卡套接头 15:6mm卡套接头 16:8mm卡套接头 74:M8*1-RH(M) 其他接头可供选择 |
P:面板式安装 R:安全阀 N:针阀 D:膜片阀 R:泄压阀 ZR:自泄压 SR:自卸压带回收口 |
|
