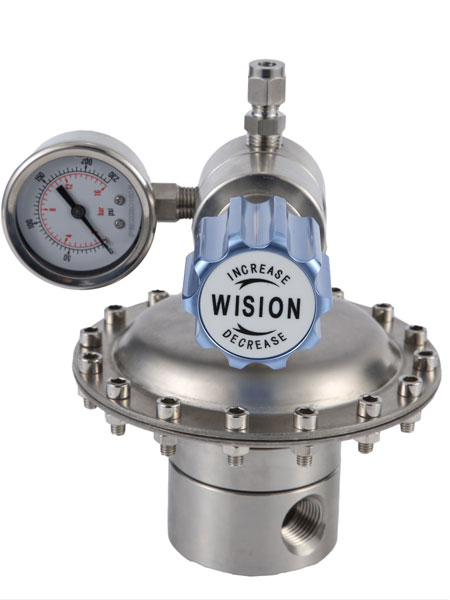

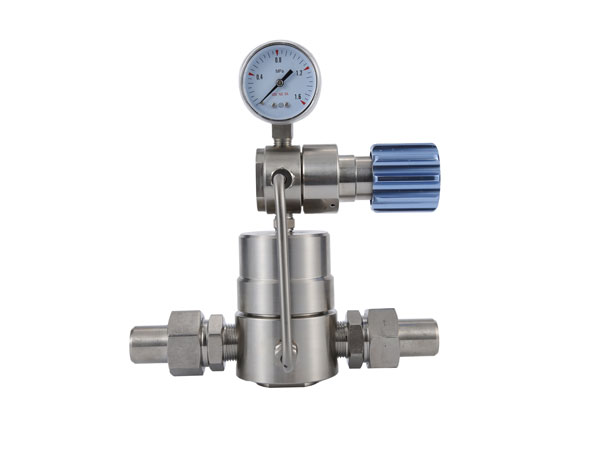

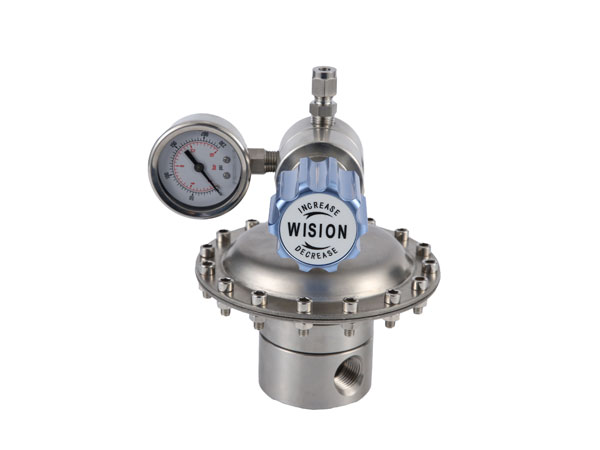

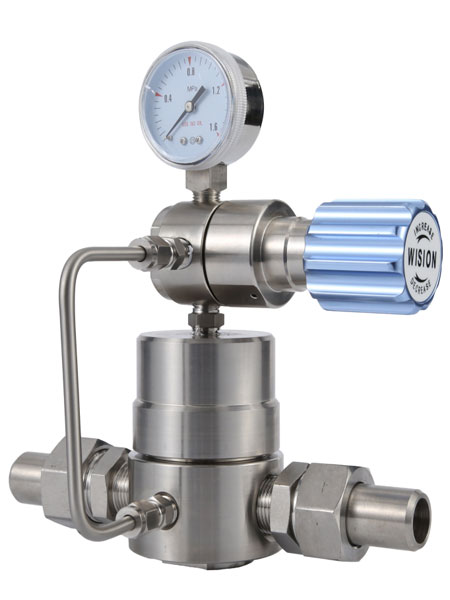

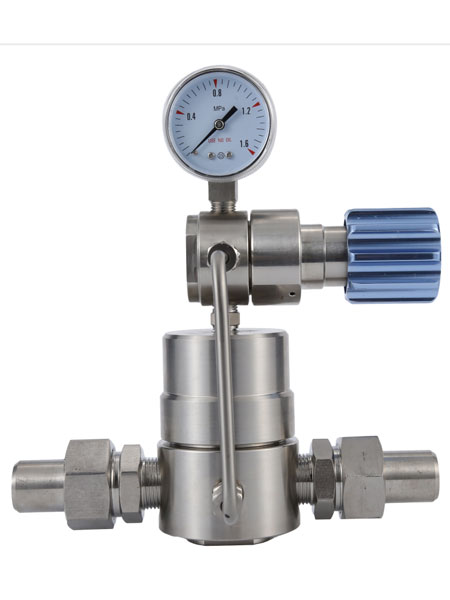

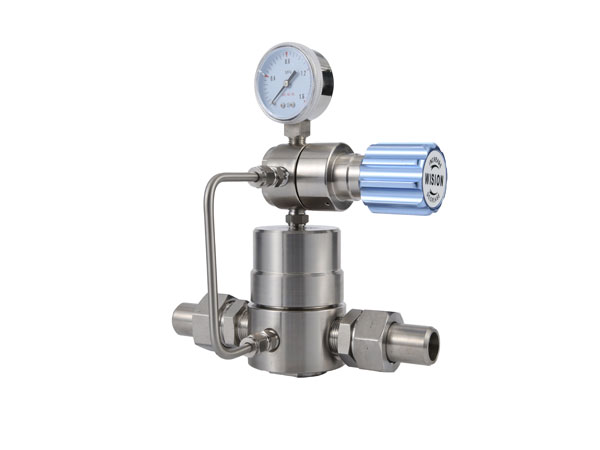

不锈钢先导减压器XRW12

XRW12中等流量系列先导减压器，单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，适用于纯净气体、标准气体、腐蚀性气体和液体等。可采用面板式安装，不锈钢减压器适用于实验室、石油化学工业、测试设备等。

服务热线： 021-60528933

先导减压器是通过调节减压器的输出压力来控制主阀的阀后压力，压力在调节范围内可任意调节，连续控制，实现阀后压力的连续、无级调节，可以远程控制、气动控制等多种控制方式，阀后压力受减压阀输出压力的控制，可以相等，也可以按一定比例变化，气控比率1：1到1:100。先导减压器适用于流体压力需要远程控制、精确控制的使用场合。

先导减压器
先导减压器
先导减压器

设计特点Design features

●母体与膜片采用硬密封形式。

● 母体螺纹：3/8" NPT（F）、1/2" NPT（F）

● 可采用面板式或墙式安装。

● 可以远程控制，气动控制等多种控制方式。

●压缩空气压力0-7bar。

●动作灵敏，精度高。

●多种先导减压阀可选择。

特性参数Characteristic parameters

➣ 最大输入压力：500 , 3000 psig
➣ 输出压力：0～25, 0～50, 0～100, 0~125，0～250，0~400 psig
➣ 安全测试压力：1.5 倍的最大输入压力
➣ 适用温度:-40℃至＋100℃（大于100℃咨询技术）
➣ 泄漏率:2×10-8 atm cc/sec He
➣ Cv 值: 0.6, 1.2
➣ 气控比率1：1到1:100
➣ 线性度：±5%F.S以下
➣ 灵敏度：±3%F.S以下
➣ 精度：±5%F.S以下

产品材质Product material

➣ 母体:316L , Brass ,C276, TA2, 蒙乃尔400,不锈钢衬氟

➣ 上盖：304

➣ 膜片：316L C276

➣ 过滤网：316L(10μm)

➣ 阀座:PTFE,PEEK,Vespel

➣ 弹簧： 316L

➣ 阀芯顶杆：316L

流量曲线图Flow curve

安装尺寸图Installation dimensions

母体孔位图Matrix bitmap

订购指南 ORDERING INFORMATION
系列型号	母体材质	母体孔位	输入压力	输出压力	压力表	进气形式	出气形式	选项
	L	B	D	H	G	02	02	P
XRW12先导减压器	L:316L S:304 B:Brass C:C276 T:TA2 M:Monel CF:衬氟	A B D G M	D:3000psig F:500psig	F:0-400psig G:0-250psig I:0-125psig K:0-100psig L:0-50psig L:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig	G:附压力表（Mpa) P:附压力表（psig/bar) W:无压力表	02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 05:1/2NPT(M) 12:3/8卡套接头 13:1/2卡套接头 91:1/4"VCR(F) 92:1/4"VCR(M) 92:1/4"焊接管其他接头可供选择	02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 05:1/2NPT(M) 12:3/8卡套接头 13:1/2卡套接头 91:1/4"VCR(F) 92:1/4"VCR(M) 92:1/4"焊接管其他接头可供选择	P:面板式安装 R:安全阀 ZR:自泄压 SR:自卸压带回收口
