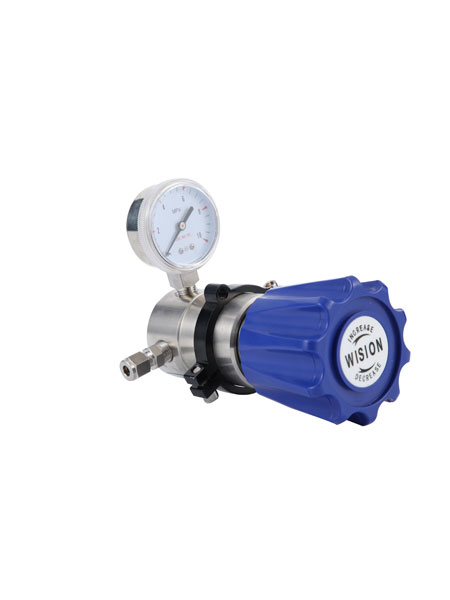

HTRW72高温系列高压背压阀，不锈钢活塞压力传输，压力控制准确，用于调节上游压力，适用于高温气体、高温液体等，可采用面板安装。
HTRW72高温系列高压背压阀，不锈钢活塞压力传输，压力控制准确，用于调节上游压力，适用于高温气体、高温液体等，可采用面板安装。
● 活塞式减压结构。
● 母体螺纹:1/4 NPT(F)。
● 内设过滤网。
● 可采用面板安装。
● 实验室。
● 气体分析测试。
● 流体控制。
● 石油化学工业。
● 测试设备。
| ➣ 最大调节压力：6000,10000psig |
| ➣ 调节压力：0~500， 0~800， 10~1500，15~2500，25~4000，50~6000psig |
| ➣ 安全测试压力：150% 最大额定压力 |
| ➣ 适用温度：100℃至＋260℃（大于260℃咨询技术） |
| ➣ 泄漏：无气体泄露 |
| ➣ Cv值：0.06, 0.08, 0.2,0.4,0.6,1.2, 2 |
| ➣ 母体：316L，Brass，C276，TA2，不锈钢衬氟 |
| ➣ 上盖：304 |
| ➣ O型圈：Viton，PTFE，四氟加碳纤维 |
| ➣ 阀座：PEEK, PTFE, Vespel |
| ➣ 阀芯顶杆： 316L,司太莱合金，炭化钨 |
| 订购指南 ORDERING INFORMATION | |||||||
| 系列型号 | 母体材质 | 母体孔位 | 调节压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
| L | A | G | G | O2 | O2 | P | |
| HTRW72高温背压阀 |
L:316L S:304 B:Brass C:C276 T:TA2 CF:衬氟 |
A B |
L:0-500psig K:0-800psig I:10-1500psig H:15-2500psig G:25-4000psig Q:50-6000psig P:200-10000psig |
G:附压力表 （Mpa) P:附压力表 （psig/bar) W:无压力表 |
00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接头可供选择 |
00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接头可供选择 |
P:面板式安装 |
