凸面整体铸钢管法兰

凸面整体铸钢管法兰

系列1国家标准GB/9119-2000 | 系列2机械行业标准JB/T81-94

服务热线： 021-60528933

在线咨询

JB标准法兰尺寸

凸面整体铸钢管法兰(JB/T79.1-94)

图 1 凸面整体铸钢管法兰

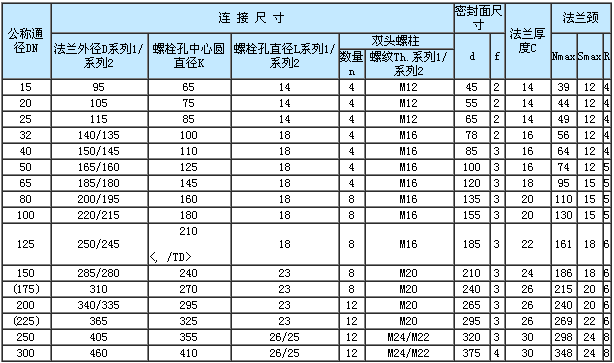

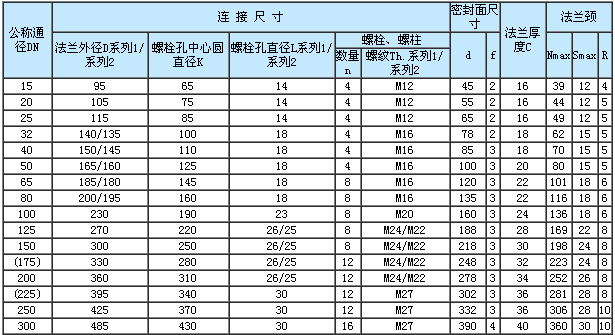

PN1.6MPa        mm

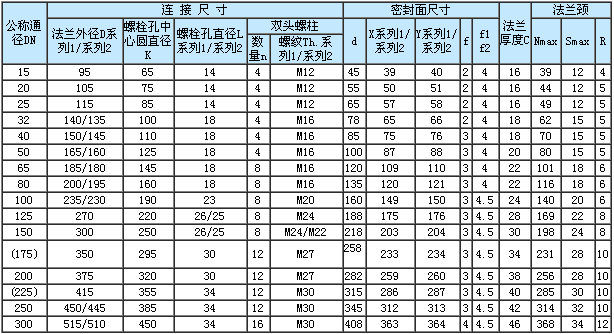

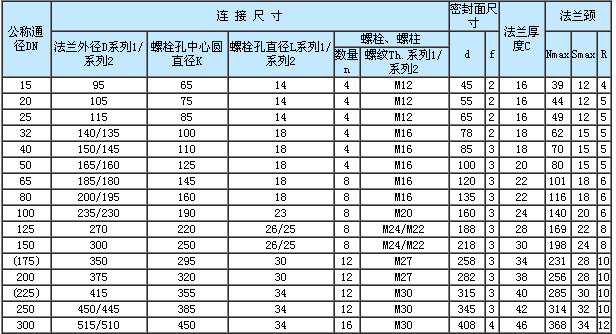

PN2.5MPa       mm

PN4.0MPa    mm

注：系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。

2.凹凸面整体铸钢管法兰(JB/T79.2-94)

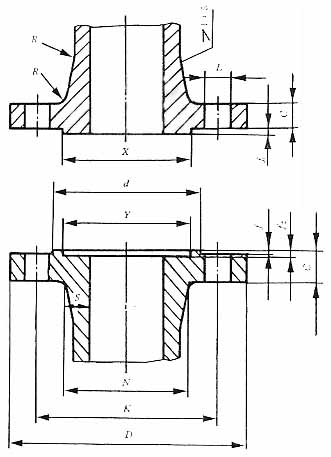

图 2 凹凸面整体铸钢管法兰 mm

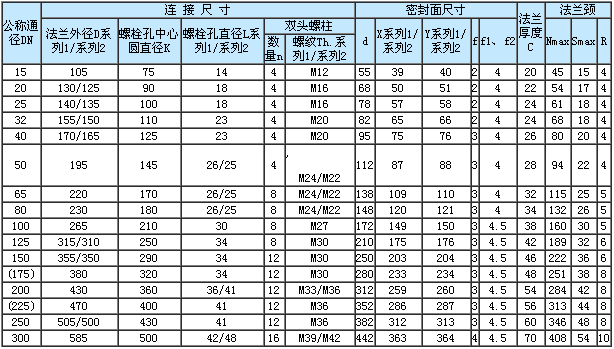

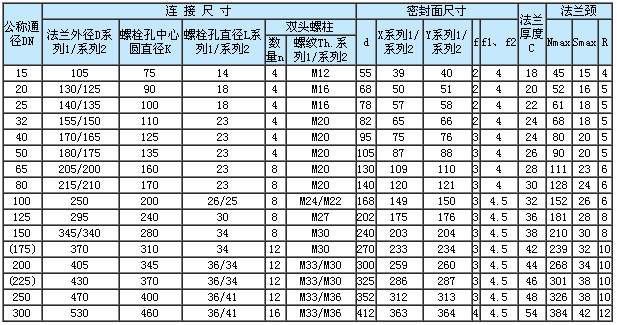

PN4.0MPa mm

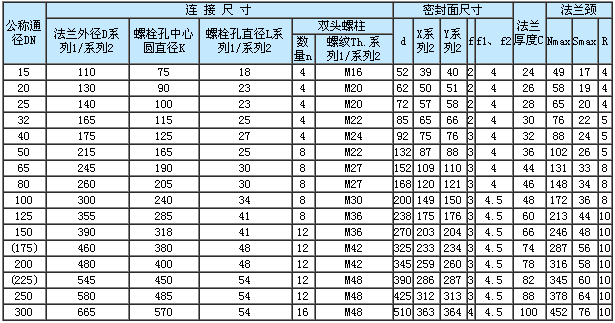

PN6.3MPa mm

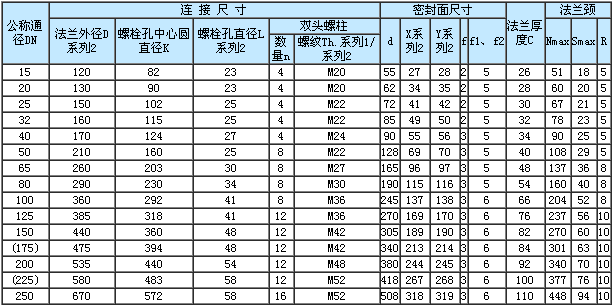

PN10.0MPa mm

PN16.0MPa mm

PN16.0MPa mm

注：表31～35中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换，系列2尺寸与原机标法兰尺寸互换；新产品设计优先采用系列1尺寸。
