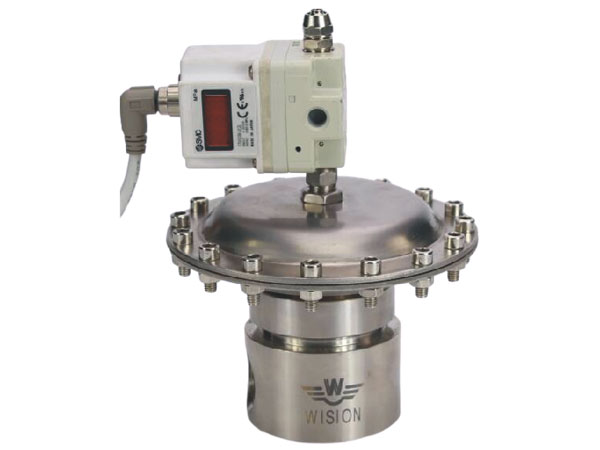

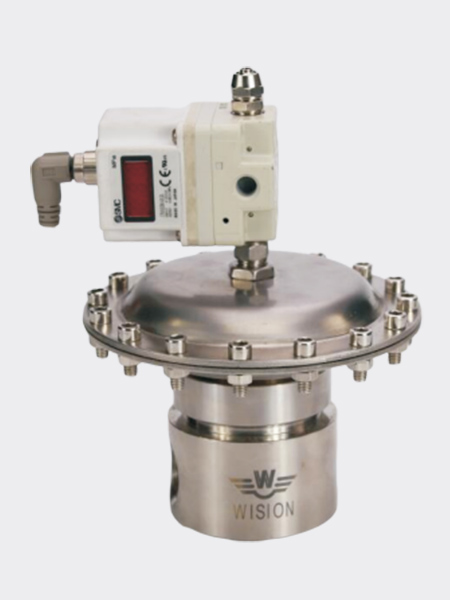

EARW78微压系列电气比例背压阀，可接收电信号控制，大膜片结构，橡胶膜片压力传输，专为微压使用要求设计，稳定入口压力，主要应用于中等流量气体系统和液体（有适用于液体的结构）。
电气比例阀背压阀是根据控制电信号来调整背压压力的大小，控制阀前流体压力。压力在调节范围内可任意调节，连续控制，实现背压的连续、无级调节，可执行远程控制、程序控制、电脑控制和PLC控制等多种控制方式，对于流体压力需要远程控制、精确控制的使用场合，特别适宜选用电气比例背压阀。
● 单级式减压结构
● 母体与膜片采用硬密封形式
● 压力表，安全阀接口1/4〞NPT（F）
● 内设过滤网
● 可采用面板式或墙式安装
● 可以远程控制，可电脑控制，PLC控制等多种控制方式
● 动作灵敏，精度高
● 实验室
● 气体吹扫系统
● 腐蚀性气体、特种气体
● 气体微正压使用工况
● 测试设备
| ➣ 调节压力:0～10，0～25，0～50， 0～100，0～200KPa |
| ➣ 安全测试压力：150% 最大额定压力 |
| ➣ 适用温度：-40℃至＋100℃（大于100℃咨询技术） |
| ➣ 内泄漏率：2×10-8 atm cc/sec He |
| ➣ Cv值：0.2，0.6，1.2，2.4，3.2，,5.1，11，17 |
| ➣ 供电电压：DC24V ，DC12-15V |
| ➣ 输入信号：DC4-20mA，DC0-20mA(汇式）， DC0-5V，DC0-10V |
| ➣ 输出信号：DC1-5V ，DC4-20mA(汇式） |
| ➣ 线性度：±1%F.S以下 |
| ➣ 灵敏度：±0.6%F.S以下 |
| ➣ 精度：±1%F.S以下 |
| ➣ 母体：316L，304，C276，TA2，PVDF，PTFE，不锈钢衬氟 |
| ➣ 上盖：304 |
| ➣ 膜 片：NBR， VITON，316L，C276， PTFE，EPDM， PEEK |
| ➣ 过滤网：316L(10μm) |
| ➣ 阀 座:PCTFE， PTFE ，NBR，PEEK，Vespel， 316L |
| ➣ 弹簧：316L |
| ➣ 阀芯顶杆：316L |
| 订购指南 ORDERING INFORMATION | |||||||
| 系列型号 | 母体材质 | 母体孔位 | 调节压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
|
EARW78电气比例背压阀 |
L | A | G | G | OO | OO | P |
|
L:316L S:304 C:C276 T:TA2 PD:PVDF PF:PTFE CF:衬氟 |
A B |
E:200KPA G:100KPA H:50KPA K:25KPA L:10KPA 超微压HLRW78 N:2KPA M:5KPA |
G:附压力表 （KPa) W:无压力表 |
00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接头可供选择 |
00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接头可供选择 |
P:面板式安装 | |
