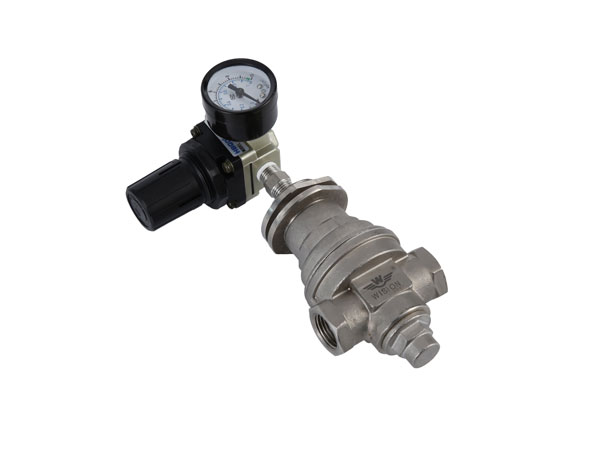

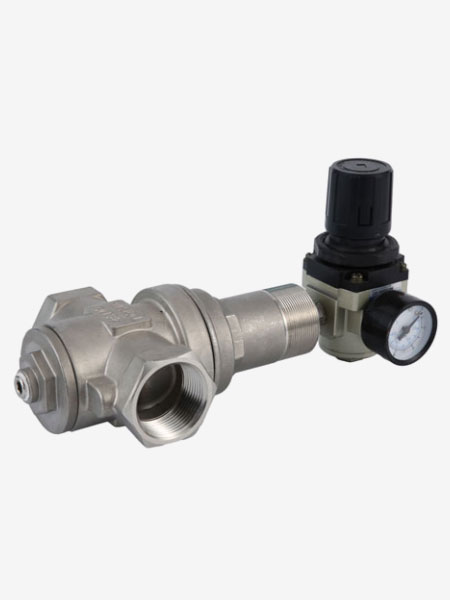

XRPT/XRPF平衡系列先导减压阀，采用双活塞平衡式结构，稳定阀前压力，压力控制更平稳，调节精度高，反应灵敏，用于液体和气体管路。广泛适用于高流通能力、高可靠性、压力范围宽、精度要求高的使用场合。XRPT减压阀为螺纹连接，XRPF减压阀为法兰连接，另也有其他连接方式可以选择。
先导减压器是通过调节减压器的输出压力来控制主阀的阀后压力，压力在调节范围内可任意调节，连续控制，实现阀后压力的连续、无级调节，可以远程控制、气动控制等多种控制方式，阀后压力受减压阀输出压力的控制，可以相等，也可以按一定比例变化，气控比率1：1到1:100。先导减压器适用于流体压力需要远程控制、精确控制的使用场合。
➣ 双活塞平衡式结构
➣ 控制精度高
➣ 操作方便
➣ 维护成本低、维护周期长、装拆简便、阀座密封圈检查简单方便、维修备件少
➣ 控制性能优异：调节精度高，响应快，稳定性好
➣ 多种先导减压阀可选择
| ➣ 最大输入压力：3MPa |
| ➣ 输出压力：1-4，4-8，8-12，12-16，16-22bar |
| ➣ 安全测试压力：1.5倍的最大输入压力 |
| ➣ 适用温度:-40℃至＋100℃（大于100℃可定制） |
| ➣ 泄漏率: 2×10-8 atm cc/sec He |
| ➣ CV值:2.6，4.1，6.6，11，13，17，75，80，120 |
| ➣ 气控比率1：1到1:100 |
| ➣ 线性度：±5%F.S以下 |
| ➣ 灵敏度：±3%F.S以下 |
| ➣ 精度：±5%F.S以下 |
| ➣ 母 体： 316L，304，不锈钢衬氟 |
| ➣ 上盖： 304 |
| ➣ 阀 座:NBR，VITON，PTFE，PEEK |
| ➣ 弹簧：304 |
| ➣ 阀芯顶杆: 304，316L |
| ➣ O型圈： NBR，EPDM，Viton，PTFE，RPTFE |
| 型号 | 口径 | 接口螺纹/法兰 | CV值 |
|
螺纹式减压阀 XRPT 法兰式减压阀 XRPF |
DN15 | 1/2" | 2.6 |
| DN20 | 3/4" | 4.1 | |
| DN25 | 1" | 6.6 | |
| DN32 | 1-1/4" | 11 | |
| DN40 | 1-1/2" | 13 | |
| DN50 | 2" | 17 | |
| DN65 | 2.5" | 75 | |
| DN80 | 3" | 80 | |
| DN100 | 4" | 120 |
| 订购指南 ORDERING INFORMATION | |||||||
| 系列 | 材质 | 螺纹接口 | 进口压力 | 调节压力 | 压力表 | ||
|
XRPT螺纹先导减压阀 XRPF法兰先导减压阀 |
L:316L S:304 CF:衬氟 |
1/2"(15) 3/4"(20) 1"(25） 1-1/4"(32) 1-1/2"(40) 2"(50) 2.5"(65) 3"(80) 4"(100) 其他可以定制 |
G:1Mpa D:2Mpa F:3Mpa |
G:1-4bar H:4-8bar K:8-12bar L:12-16bar M:16-22bar |
W:无压力表 G:附压力表 （MPa) P:附压力表 （Psig/bar) |
||
