压力表由导压系统、齿轮传动机构、示数装置和外壳所组成。压力表通过表内的不锈钢敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将弹性形变传导至指针，引起指针转动来显示压力。充油压力表(一般为硅油或甘油)，能够抗工作环境振动较剧和减少介质压力的脉动影响。不锈钢压力表具有较强的防被测......
压力表由导压系统、齿轮传动机构、示数装置和外壳所组成。压力表通过表内的不锈钢敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将弹性形变传导至指针，引起指针转动来显示压力。
充油压力表(一般为硅油或甘油)，能够抗工作环境振动较剧和减少介质压力的脉动影响。 不锈钢压力表具有较强的防被测介质腐蚀和抗环境腐蚀的能力。适用于腐蚀性较强的介质和恶劣的外部腐蚀环境中。

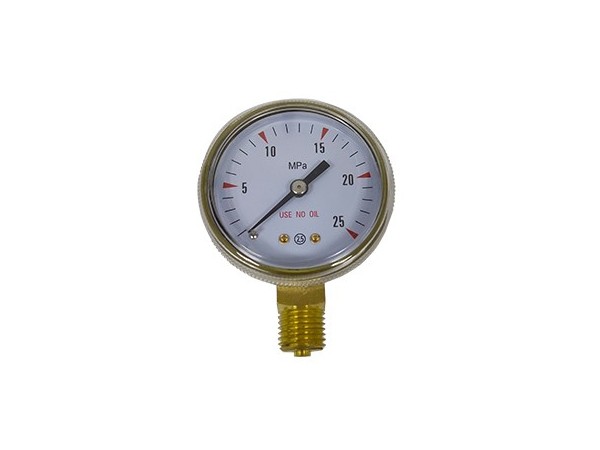

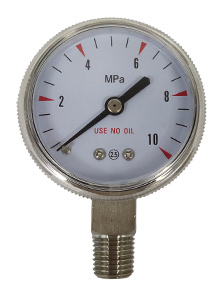

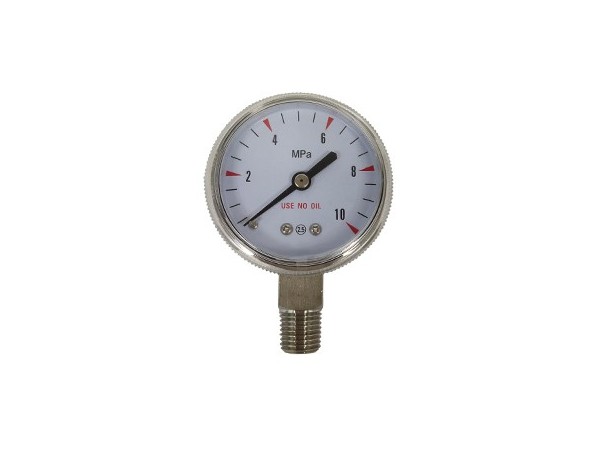

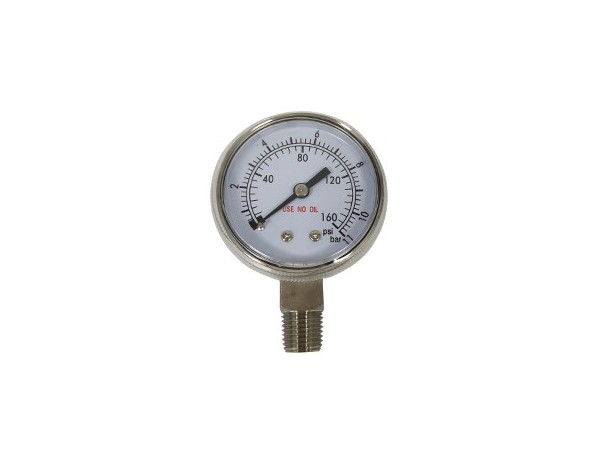

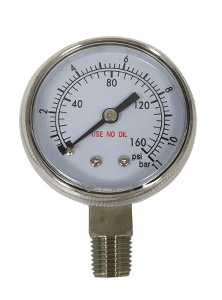

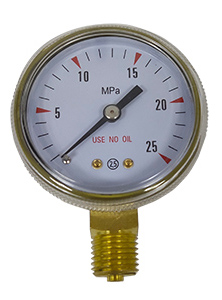

沃原G20系列压力表主要使用于减压器及管路系统压力显示，压力表常规规格为2",进气螺纹为1/4"NPT，压力表精度为2.5级，1.6级。
● 精度等级 ：±1.6% ；±2.5%。
● 表壳直径：50mm ;60mm。
● 表壳材质：304不锈钢 ，316不锈钢，黄铜或黄铜镀镍。
● 壳形式：安全壳构造，隔板装置后释放。
● 弹性元件及接头体材质：304； 316，弹性元件与接头体氩弧焊接 。
● 机芯材质： 304不锈钢，316不锈钢。
● 接头螺纹：1/4NPT，M14×1.5；G1/4等。
● 测量范围：－0.1~0 MPa或,0.1~600 MPa（其他可定制）
● 指针： 普通
● 表玻璃： 有机玻璃、安全型双层玻璃
● 耐震型充填材质： 甘油98%
● 使用环境温度：
1）-25~70℃(外壳内充液)
2）-40~70℃(外壳内不充液)
● 温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
| 订购指南 ORDERING INFORMATION |
|
不锈钢压力表型号2.5级(psig/bar) |
量程(psig/bar) |
不锈钢压力表型号2.5级(MPa) |
量程(MPa) |
|
FG20L-30 |
-30-30Psi/2bar |
FG20L-0M |
-0.1-0MPa |
|
FG20L-100 |
-30-100Psi/7bar |
G20L-0.16M |
0-0.16MPa |
|
FG20L-100 |
-20-100Psi/7bar |
G20L-0.25M |
0-0.25MPa |
|
G20L-30 |
0-30Psi/2bar |
G20L-0.4M |
0-0.4MPa |
|
G20L-100 |
0-100Psi/7bar |
G20L-1M |
0-1MPa |
|
G20L-150 |
0-150Psi/10bar |
G20L-1.6M |
0-1.6MPa |
|
G20L-160 |
0-160Psi/11bar |
G20L-2.5M |
0-2.5MPa |
|
G20L-200 |
0-200Psi/14bar |
G20L-16M |
0-16MPa |
|
G20L-300 |
0-300Psi/20bar |
G20L-4M |
0-4MPa |
|
G20L-600 |
0-600Psi/40bar |
G20L-6M |
0-6MPa |
|
G20L-1000 |
0-1000Psi/70bar |
G20L-10M |
0-10MPa |
|
G20L-1600 |
0-1600Psi/110bar |
G20L-16M |
0-16MPa |
|
G20L-3000 |
0-3000Psi/200bar |
G20L-25M |
0-25MPa |
|
G20L-4000 |
0-4000Psi/280bar |
G20L-40M |
0-40MPa |
|
G20L-6000 |
0-6000Psi/400bar |
G20L-60M |
0-60MPa |
|
|
|
|
|
|
不锈钢1.6级压力表型号(MPa) |
量程(MPa) |

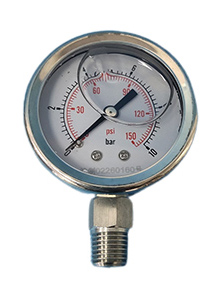

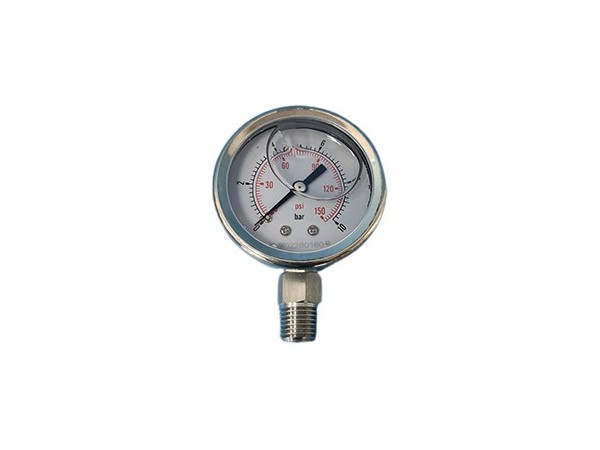

不锈钢充油压力表型号(psig/bar) |
量程(psig/bar) |
|
JG20L-0.16M |
0-1.6MPa |
YG20L-150 |
0-150Psi/10bar |
|
JG20L-2.5M |
0-2.5MPa |
YG20L-230 |
0-230Psi/16bar |
|
JG20L-160 |
0-160Psi/11bar |
YG20L-350 |
0-350Psi/25bar |
|
JG20L-300 |
0-300Psi/20bar |
YG20L-600 |
0-600Psi/40bar |
|
JG20L-600 |
0-600Psi/40bar |
YG20L-1500 |
0-1500Psi/100bar |
|
JG20L-3000 |
0-3000Psi/200bar |
|
|
|
JG20L-4000 |
0-4000Psi/280bar |
|
|
|
|
|
|
|
|

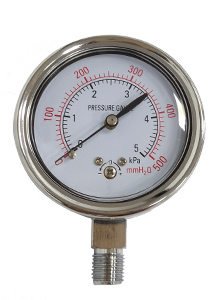

微压压力表型号 |
量程(KPa) |

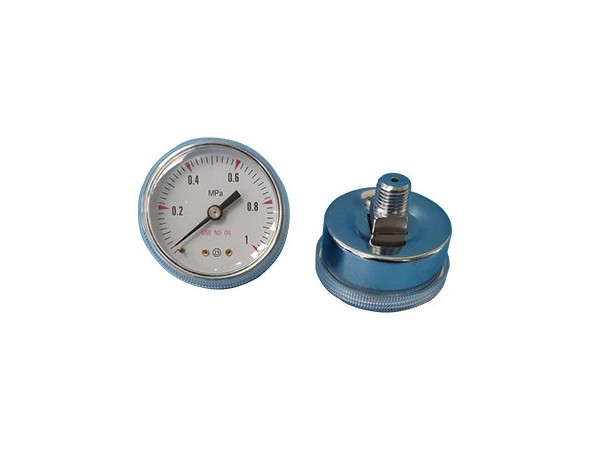

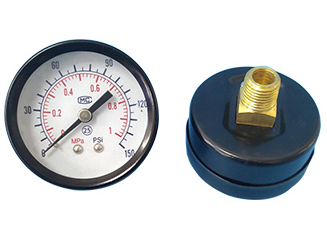

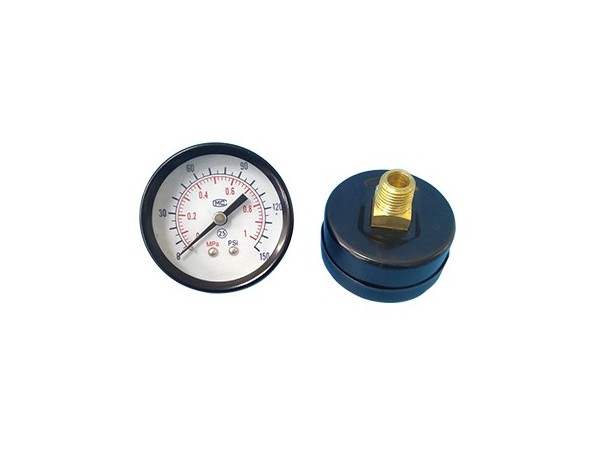

轴向压力表型号 |
量程(KPa) |
|
G20L-5K |
0-5KPa |
ZG20L-6M(黄铜） |
0-6MPa |
|
G20L-10K |
0-10KPa |
ZG20L-150(黄铜） |
0-150PSI/1MPa |
|
G20L-16K |
0-16KPa |

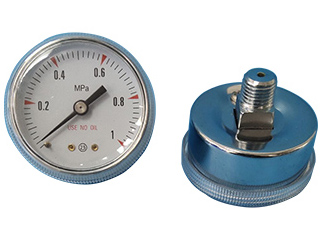

ZG20L-1M(黄铜镀镍） |
0-1MPa |
|
G20L-30K |
0-30KPa |
|
|
|
G20L-60K |
0-60KPa |
|
|
|
G20L-100K |
0-100KPa |
|
|
